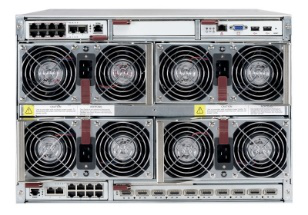

刀箱 |
刀箱规格（E7200） |
  |
|
外形规格 |
标准7U 刀箱高度 |
|
计算刀片 |
最多 10 个计算刀片，可选双路、双路Twin节点，支持混插 |
|
千兆以太网交换机 |
最多支持2 个热插拔千兆以太网络交换模块 |
|
万兆交换机 |
最多支持2 个热插拔万兆交换模块（与InfiniBand交换模块不可共存） |
|
IB 交换机 |
最多支持2 个热插拔 4x FDR/QDR InfiniBand 交换机 （与万兆模块不可共存） |
|
管理模块 |
最多支持1个热插拔管理模块，支持IPMI2.0协议，可实现远程虚拟介质、远程KVM、刀片状态、故障定位、开关机等全方位管理控制监视功能 |
|
电源模块 |
可选2500W、3000W白金电源模块，最大支持数量为4，支持N+1冗余 |
|
散热模块 |
最大4组（每组4个风扇）散热模块 |
|
刀片 |

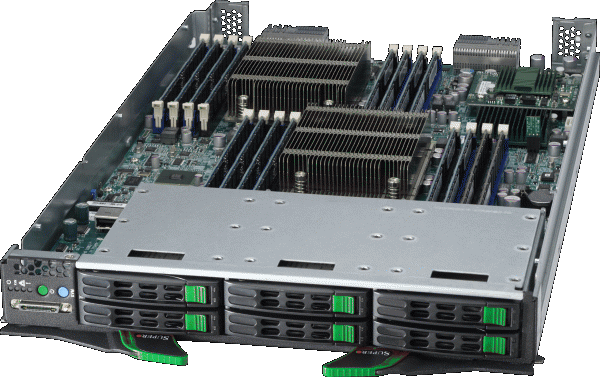

双路节点（C7120 G10） |
 |
|
处理器 |
支持2颗英特尔®至强®处理器E5-2600 V3/V4系列 |
|
芯片组 |
Intel® C612系列芯片组 |
|
内存特性 |
最高支持DDR4 2400Mhz ECCRegistered 内存(工作频率依CPU 和内存配置不同而不同) |
|
插槽及容量 |
16根内存插槽，最大可扩展2TB内存（当使用单条容量128GB 3DS LRDIMM内存时）; |
|
硬盘特性 |
6个2.5英寸热插拔硬盘，支持12Gbps SATA/SAS接口类型,其中3盘位可混插NVMe SSD |
|
SAS支持 |
集成LSI 3108 SAS磁盘控制器支持RAID 0/1/10/5/6/50,集成2G缓存 |
|
显示系统 |
集成Aspeed AST2400图形控制器 |
|
网络 |
集成两个Intel® i350千兆网络接口；可选双口万兆网络接口和QDR IB接口子卡 |
|
扩展子卡 |
可选Intel 82599双口万兆以太网子卡，可选单/双口4XQDR InfiniBand子卡 |
|
管理 |
板载BMC管理芯片，具有IPMI2.0标准管理功能，可提供iKVM，Virtual Media功能 |
|
刀片 |

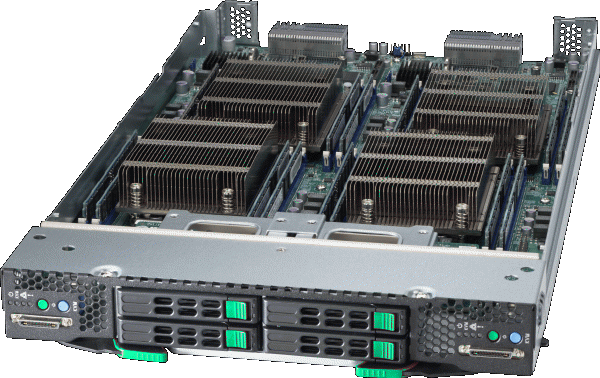

双路Twin节点（C7220 G10）每节点配置 |
 |
|
处理器 |
支持2颗英特尔®至强®处理器E5-2600 V3/V4系列 |
|
芯片组 |
Intel® C612系列芯片组 |
|
内存特性 |
最高支持DDR4 2400Mhz ECCRegistered 内存(工作频率依CPU和内存配置不同而不同) |
|
插槽及容量 |
8根内存插槽，最大支持1024GB内存（当使用单条容量128GB 3DS LRDIMM内存时）; |
|
硬盘特性 |
2个标准2.5英寸热插拔硬盘，支持6Gbps SATA接口类型 |
|
显示系统 |
集成Aspeed AST 2400 图形控制器 |
|
网络 |
集成两个Intel® i350千兆网络接口；可选集成双口万兆网络接口或单/双口4XFDR IB接口芯片 |
|
管理 |
板载BMC管理芯片，具有IPMI2.0标准管理功能，可提供iKVM，Virtual Media功能 |
|
管理模块 |
管理模块（M7700） |
 |
|
物理接口 |
提供一个VGA 、2个 USB、1个COM和1个RJ45网络接口 |
|
IPMI管理口 |
提供一个标准IPMI管理接口，支持IPMI2.0协议 |
|
关键特性 |
远程监控和管理刀片、电源、风扇和网络设备 IPMI 2.0标准：支持IP KVM、Serial over LAN 支持网络虚拟媒介 独立操作系统 支持IPMI View、IPMI TOOL和Web GUI 管理 |
|

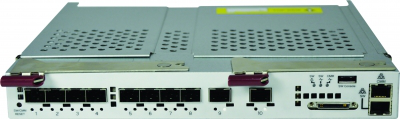

千兆模块 |
千兆交换模块（I7703） |
 |
|
管理接口 |
提供一个RS232管理口 |
|
上/下联接口 |
最多提供20个下联千兆以太网接口（当接入Twin刀片时），提供3个10Gb上联SFP+接口，4个RJ45上联千兆接口 |
|
协议支持 |
支持2/3层网络，支持协议：STP, RSTP, MSTP, IGMP snooping, 802.1x, LACP, DHCP, RIP/OSPF, ACL, QoS |
|
万兆交换模块 |
万兆交换模块（I7701） |
 |
|
管理接口 |
提供一个RS232管理口 |
|
上/下联接口 |
最多提供20个下联千兆以太网接口（当接入Twin刀片时），提供10个10Gb上联SFP+接口（当接入Twin刀片时仅4个可用），1个RJ45上联千兆接口 |
|
协议支持 |
支持2/3层网络，支持协议：STP, RSTP, MSTP, IGMP snooping, 802.1x, LACP, DHCP, RIP/OSPF, ACL, QoS |
|
IB交换模块 |
IB交换模块（I7710/11） |
 |
|
类型 |
QDR/FDR InfiniBand 交换机 |
|
上/下联接口 |
最多提供20个下联4X QDR/FDR IB接口（当接入Twin刀片时），提供16个4X QDR/FDR上联QSFP接口 |
|
网络带宽 |
无阻塞20倍4X QDR/FDR（40/56Gbps）下行带宽 和 16倍4X QDR/FDR （40/56Gbps）上行带宽,总交换能力为2.88Tbps(QDR)和3.392Tbps(FDR) |
|
FCoE交换模块 |
FCoE交换模块（I7702） |
|
|
类型 |
FCoE 交换机 |
|
上/下联接口 |
最多提供20个下联10Gb接口,支持DCB/FCoE;最大支持6个FC（SFP+,N_port）接口、4个10GbE以太网接口，当接入Twin刀片时仅支持4个FC上联口、无10GbE上联；提供1个千兆以太网接口（RJ45） |
|
交换能力 |
480Gbps交换能力；支持STP, RSTP, MSTP, IGMP snooping, 802.1x, LACP, DHCP, RIP/OSPF, ACL, QoS,FIP (FC-BB-5) gateway多种协议 |
最新一代刀片服务器B7710 G10基于全模块化设计理念开发，符合开放性标准，采用新一代刀片机箱E7000，可容纳10个刀片，并支持Twin双路节点，支持混插，基于最新Intel@Xeon处理器E5-2600 V3/V4系列处理器，具有高能效、高规格、高性价比以及低功耗等优势，为企业级数据中心提供了完美的高性能、虚拟化等解决方案 ,是政府、教育、能源、电信、金融等用户的理想之选。
